QJGZ1系列3.3kV礦用隔爆兼本質******型多回路真空電磁起動器

一、產品特點
QJGZ1系列礦用隔爆兼本質******型多回路真空電磁起動器(以下簡稱起動器)適用于含有爆炸性危險氣體(甲烷)和煤塵的礦井中,在交流5OHz,額定電壓3300V的線路中,對三相鼠籠式異步電動機或三相雙繞組鼠籠式異步電動機的起動、停止進行控制和保護,并可在停止時進行換相。
產品具有以下特點:
1)起動器先導回路為本質******型電路,能防止操作控制線路短路或接地時,引起自起動事故的發生;
2)起動器控制系統采用可編程序控制器(PLC),對系統進行監測監控,完成真空粘連、漏電閉鎖、過載、短路、斷相等保護功能,具有智能化程度高、性能穩定、動作可靠等優點;
3)采用全中文液晶顯示器,可對開關的工作狀態、參數和故障類型顯示和記憶,顯示器界面具有良好的人機對話功能, 可大大提高判斷故障和排除故障的效率;
4)所有模擬信號全部處理為數字信號,具有抗干擾能力強、接線簡捷、信息量大、控制可靠準確等特點,具有MODBUS通訊功能;
5)具有完備的自檢、自診斷和故障模擬試驗功能,可方便地檢查保護和控制系統正常與否;
6)起動器應用靈活,可根據用戶的不同要求,編制不同的程序,實現不同的控制功能,滿足井下各種負荷組合。

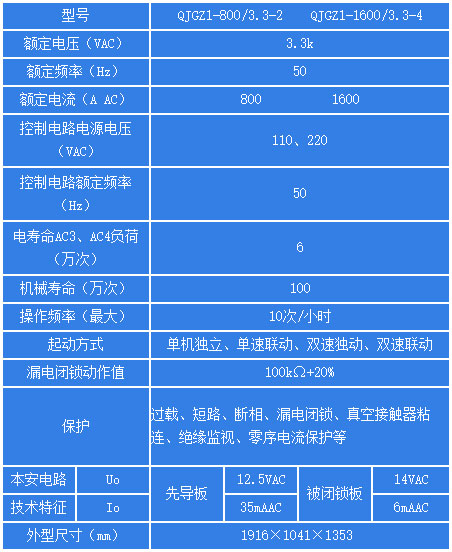

二、主要參數
三、技術說明
1、起動器控制方式有單機獨立(單臺電機起動)、單速聯動(兩臺聯動)、雙速獨動(單臺雙速電機起動)。
2、起動器除了具備所有基本保護功能之外,還具有真空粘連保護、零序漏電保護(電流型)、絕緣監視保護和電機過熱保護等功能。
3)采用中文液晶顯示器,可對起動器的工作狀態、參數和故障類型顯示和記憶,顯示器界面具有良好的人機對話功能, 可大大提高判斷故障和排除故障的效率;
4)所有模擬信號全部處理為數字信號,具有抗干擾能力強、接線簡捷、信息量大、控制可靠準確等特點,具有MODBUS通訊功能;
5)具有完備的自檢、自診斷和故障模擬試驗功能,可方便地檢查保護和控制系統正常與否。
