QJZ-2×120-1140(660)SF煤礦風機用雙電源真空電磁起動器

一、簡介:
QJZ-2×120/1140(660)SF煤礦風機用雙電源真空電磁起動器(以下簡稱起動器)是我公司根據煤礦井下通風用的特殊環境,采用更高級的軟硬件配置而研發出的新一代通風用產品。該產品具有性能可靠、功能完善和人機交互方便等特點。
二、配置:
2.1硬件配置

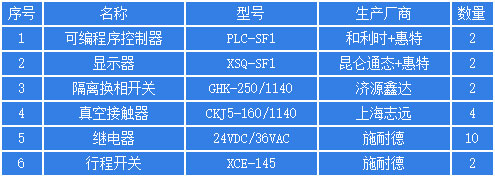

起動器主要電器元件配置如下表:
起動器左右兩機都采用數字化PLC控制,大屏幕液晶中文顯示器,控制可靠,信息顯示直觀、明確,人機交互方便、快捷。
主回路元件和控制元件均采用中外知名品牌的產品,質量可靠,經久耐用。
2.2軟件配置
我公司技術開發人員,根據通風用的特殊環境,進行了完善的軟件開發,保證起動器運行穩定可靠、使用方便,不但具有磁力起動器的完整保護、雙電源雙回路控制的基本要求,還具有防電源閃變、兩機交互信號本安處理、定時切換等特殊功能。
三、功能:
3.1防“電源閃變”功能
“電源閃變”俗稱“晃電”,為了防止由于諸如雷擊、短路、大負載起動等引起的電網電源電壓瞬間大幅度下跌或電壓短時中斷數秒,致使用電設備不能正常工作等此類情況的發生,本起動器具有“防晃電”自動重起動功能,確保了通風系統的穩定、可靠運行。
在系統設置中,用戶可以根據實際情況,設定“防晃電”功能的投入/切出和“晃電”時間的長短,方便用戶使用。
3.2兩機交互信號本安處理
據生產實際需要,我們將起動器的兩機交互信號(電源信號、運行信號、故障信號)處理成本質******型電信號,這一設計將大大降低了由于帶電檢修而帶來的生產事故的發生率,確保了礦井的******生產,并有效的保護了廣大礦工師傅的生命和礦井生產******。
3.3雙機定時切換功能
起動器設有雙機定時切換功能,周期為1~7天,切換時間為24小時的任一時刻,經過設定后,左右兩機可以實現每日自動切換,方便日常維護,增加使用壽命。
3.4瓦斯超限和瓦電閉鎖功能
起動器左右兩機都留有瓦斯超限和瓦電閉鎖節點,方便無源節點的瓦斯信號接入;當瓦斯超限節點動作時,繼續保持原有狀態運行,但是不允許兩機互相切換和起動;當瓦電閉鎖節點動作時,左右兩機停機,不允許起動。
3.5風電閉鎖
起動器左右兩機都設有風電閉鎖無源節點,當兩機中任一機發生故障、斷電、瓦斯超限、瓦電閉鎖等情況時,兩機的風電閉鎖無源節點同時動作,可以配合其它設備使用,及時斷開動力電源。
3.6獨立的手動切換按鈕
起動器的手動切換功能通過獨立的“試驗”按鈕實現,不同于其他產品,將該功能集成在“停止”按鈕上,防止誤動作,防止因線路故障引起的錯誤切換。
3.7其他功能
起動器具有磁力起動器的基本保護功能,雙電源雙風機的基本控制功能,滿足通風條件的使用,能夠?qū)崿F(xiàn)井下不間斷通風的要求和及時斷開工作面動力電源的功能。
四、綜述
綜上所述,我公司設計的新一代“QJZ-2×120/1140(660)SF煤礦風機用雙電源真空電磁起動器”在繼承了以往成熟產品的功能性和可靠性的基礎上,又創新性地加入了實用性的特殊功能,具有良好的使用前景和優勢。
