BPJ1系列變頻器產品介紹

BPJ1系列礦用隔爆兼本質******型交流變頻器(以下簡稱為變頻器)是一種集真空電磁起動器與數字式變頻調速及相關的散熱技術為一體的高新技術產品。變頻器主要應用于煤礦井下具有煤塵、瓦斯等爆炸性氣體的危險環境中,實現電動機重負荷軟起動、軟停車和運行過程中的變頻調速控制。具有低起動電流、平穩的起動速度、可調的起動時間、對電網的沖擊小、輸出力矩大等優點。適用于皮帶輸送機(不包括下運輸送機)、乳化液泵、水泵等負載。
特點:
具有應急工頻旁路回路,工頻/變頻模式轉換方便,在遇緊急情況時不會影響生產;
主要元器件采用原裝進口,保證了長期運行的可靠性和使用壽命;
用薄膜電容代替鋁電解電容器,提高了變頻器的穩定性和壽命;
采用先進的直接轉矩控制,低頻起動時可輸出兩倍額定轉矩,重載起動特性好。
允許額定電壓波動范圍:-15%~+10%,適用于煤礦井下的供電狀況;
具有完善的上位機通訊功能,標準的MODBUS RTU通訊協議,可選的PROFIBUS DP等信息交換方式;
完備的EMC解決方案。
本系列中產品BPJ1-400/1140礦用隔爆兼本質******型交流變頻器與DKB-250/1140L礦用隔爆型濾波電抗器為配套設備。
一、產品主要參數

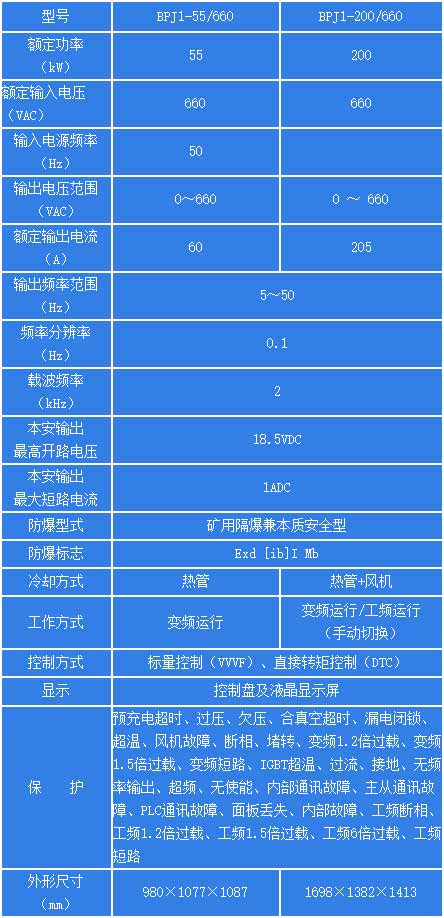

1.1 660V變頻器參數如下:

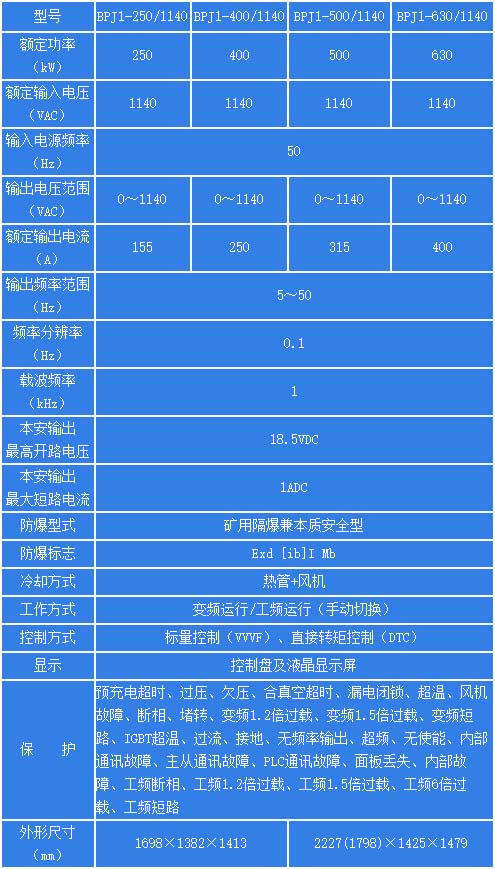

1.2 1140V變頻器參數如下:
注1:2227×1425×1479為帶風機尺寸,1798×1425×1479為殼體尺寸。
二、主要特點及優勢
1)主要元器件采用優質進口元器件,確保了長期運行的可靠性和使用壽命
2)用薄膜電容替代鋁電解電容,大大提高了變頻器的穩定性和壽命
3)具有應急工頻旁路回路(BPJ1-55/660無工頻回路),工頻/變頻工作模式轉換方便,在遇緊急情況時不會影響正常生產。
4)全系列內置輸入濾波器、輸入電抗器、輸出濾波器,具有完備的EMC解決方案。大限度地減少變頻器對電機及其它設備和系統的干擾,保證自身和相關系統的正常運行。
5)利用PLC作為上位機,實現對變頻器核心的控制,提供簡易的用戶操作及友好的顯示界面;易于和用戶接口,便于控制功能擴展。
6)配備漢字顯示的液晶顯示屏,可實現變頻器參數設定和顯示電機電壓、電流、頻率等狀態參數;具備故障記錄及查詢功能,出現故障時會給出可能的故障原因提示。
7)采用先進的直接轉矩控制,低頻起動時可輸出兩倍額定轉矩,重載起動特性好。
8)多電機驅動時,采用主從控制,通訊速率1M,數據傳輸時間間隔4ms,從機根據連接方式跟隨主機的轉矩或速度給定,可實現功率平衡。
9)BPJ1-400/1140可配接DKB-250/1140L礦用隔爆型濾波電抗器。輸出電抗器可以:降低電機的噪音;降低輸出高次諧波造成的漏電流;減少干擾;保護變頻器內部的功率開關器件;延長電機的壽命。
