QJGR系列礦用隔爆兼本質******型高壓交流真空軟起動器
1、主要用途及適用范圍
礦用隔爆兼本質******型高壓交流真空軟起動器（以下簡稱起動器），主要用于煤礦井下具有爆炸性危險氣體（甲烷）和煤塵的礦井中，額定電壓10kV、額定電流150A及以下的三相交流感應異步電動機的單臺起動或一拖二起動，可為電機提供限流+突跳、調壓+突跳等軟起動方式。減小因全壓起動交流感應電機而引起的機械沖擊，延長系統壽命；限制沖擊電流對線路造成干擾；通過減小沖擊起動電流來降低對電力配電網的要求。同時，也具備普通磁力開關的功能。可單臺或級聯使用；可在停止運行時，切斷電源。適用于煤炭行業由交流異步電機驅動的輸送機等大功率設備。

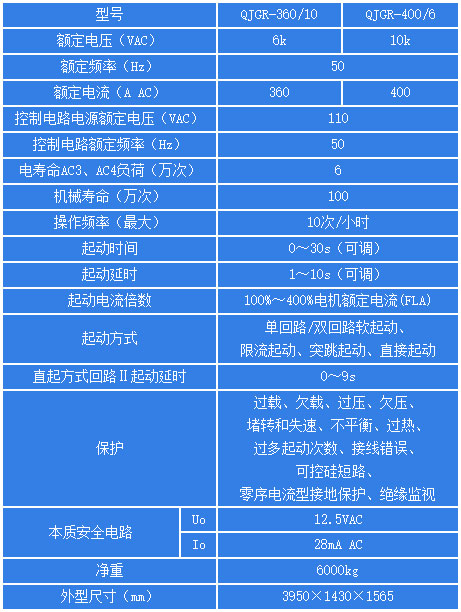

2、規格
3、產品特點
1）具有軟起動、限流起動、突跳起動、全壓（硬）起動等多種起動方式，集可控硅調壓軟起動與磁力開關于一體，滿足不同負載的起動要求。
2）雙出線側可滿足兩臺單速電機同時起動，且配備獨立保護，實現一拖二起動控制。
3）重載難起動時，可采用突跳起動，獲得足夠的起動力矩。
4）具有過載、欠載、過壓、欠壓、堵轉和失速、不平衡、過熱、過多起動次數、接線錯誤、可控硅短路、零序電流型接地保護、絕緣監視等保護功能。
5）采用先進的智能電機主控系統和可編程序主控系統（PLC），實現了可編程的數字邏輯系統控制，使控制更穩定可靠。
6）具有中文彩色顯示屏，可顯示設定狀態、運行參數、故障內容等等。
7）采用光纖傳輸驅動信號、電流環對驅動板供電方式，有效實現了高壓電路和控制電路的完全隔離。
8）保護電路分起動回路和主回路兩部分，保護。起動回路具有閉鎖保護、故障狀態保護，起動回路短路、斷路保護。主回路保護具有故障急停，可實現運行中迅速分?jǐn)嘀鹘佑|器或者使起動命令失效，實現保護停機。
9) 既可本地控制，也可控制臺控制（即遠控）。有運行/停止?fàn)顟B(tài)、故障狀態等輸出接點。
10）具有MODBUS-RTU通訊功能，便于實現遠程監視。
